Comment installer une passoire ANSI duplex?

En tant que fournisseur de crépine ANSI fiable, on me pose souvent des questions sur le processus d'installation d'une crépine ANSI duplex. Dans ce blog, je partagerai un guide détaillé sur la façon d'installer une passoire ANSI duplex, vous offrant une approche étape - BY - pour assurer une installation fluide et réussie.

Comprendre la passoire ANSI duplex

Avant de plonger dans le processus d'installation, il est crucial de comprendre ce qu'est une passoire ANSI duplex. Une crépine ANSI duplex est un type de filtre industriel conçu pour éliminer les particules solides d'un flux liquide ou de gaz. Il se compose de deux paniers de crépine qui fonctionnent alternativement. Lorsqu'un panier est plein de débris, le débit peut être basculé vers l'autre panier, permettant un fonctionnement continu sans interrompre le processus. Cela le rend idéal pour les applications où les temps d'arrêt ne sont pas une option, comme dans les usines chimiques, les raffineries et les installations de production d'électricité.

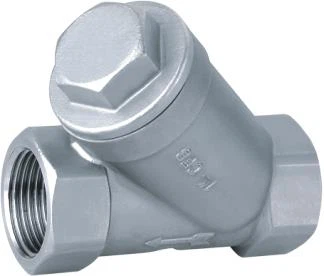

Vous pouvez en savoir plus sur les différents types de crépines sur notre site Web, y comprisDe l'étranger,Passoire ANSI, etEnfiler la passoire.

Préparations d'installation préalables

1. Passez en revue les spécifications

Tout d'abord, passez soigneusement les spécifications du produit de la crépine ANSI duplex. Vérifiez la taille, la cote de pression et le type de connexion pour vous assurer qu'il correspond aux exigences de votre système. Assurez-vous d'avoir tous les composants nécessaires, y compris le corps de la crépine, les paniers, les joints et les boulons.

2. Inspectez les composants

Inspectez tous les composants pour tout dommage ou défaut. Vérifiez les paniers pour tous les trous ou déformations qui pourraient affecter leurs performances de filtrage. Assurez-vous que les joints sont en bon état et exempts de fissures ou de larmes.

3. Planifiez l'emplacement d'installation

Sélectionnez un emplacement approprié pour l'installation de la crépine. L'emplacement doit être facilement accessible pour la maintenance et l'inspection. Il doit également être proche du pipeline où il sera installé, et il devrait y avoir suffisamment d'espace autour de la crépine pour un fonctionnement et un retrait appropriés des paniers.

Étapes d'installation

1. Préparez le pipeline

Avant d'installer la passoire, nettoyez soigneusement le pipeline pour éliminer toute saleté, débris ou scories de soudage. Cela empêchera ces particules d'entrer dans la crépine et de causer des dommages. Mesurez le pipeline pour vous assurer que la crépine s'adaptera correctement. Coupez le pipeline si nécessaire et assurez-vous de débaur les bords coupés pour éviter d'endommager les joints.

2. Installez les joints

Placer les joints sur les brides de la crépine et du pipeline. Assurez-vous que les joints sont centrés et correctement alignés. Utilisez un scellant de joint si le fabricant recommandé par le fabricant pour assurer un joint serré.

3. Connectez la crépine au pipeline

Soulevez la crépine ANSI duplex en position et alignez-la avec le pipeline. Insérez les boulons à travers les trous dans les brides et à la main - serrez les écrous. Assurez-vous que la crépine est de niveau et correctement alignée avec le pipeline. Ensuite, utilisez une clé à couple pour serrer les écrous à la valeur de couple spécifiée. Cela garantira un sceau approprié et empêchera les fuites.

4. Installez les paniers de crépine

Ouvrez le couvercle de la crépine et insérez les paniers de crépine dans le corps de la crépine. Assurez-vous que les paniers sont correctement assis et sécurisés. Fermez le couvercle de la passoire et serrez les boulons ou les pinces en fonction des instructions du fabricant.

5. Vérifiez les vannes

Si la crépine ANSI duplex est équipée de vannes pour basculer entre les deux paniers, vérifiez les vannes pour vous assurer qu'ils fonctionnent en douceur. Lubrifiez les tiges de soupape si nécessaire. Testez le fonctionnement de la vanne pour vous assurer que vous pouvez facilement passer le débit d'un panier à l'autre.

6. Test de pression

Une fois la crépine installée, effectuez un test de pression sur le système. Augmentez lentement la pression dans le pipeline à la pression de fonctionnement et vérifiez toute fuite autour des connexions de la crépine. Si des fuites sont détectées, serrez les boulons ou remplacez les joints au besoin.

Post - Contrôles d'installation

1. Inspection visuelle

Après le test de pression, effectuez une inspection visuelle de la crépine et du pipeline. Vérifiez tous les signes de fuites, de connexions en vrac ou de dégâts. Assurez-vous que tous les composants sont correctement installés et sécurisés.

2. Test opérationnel

Démarrez le système et surveillez le fonctionnement de la crépine ANSI duplex. Vérifiez la chute de pression à travers la passoire pour vous assurer qu'elle se trouve dans la plage normale. Une augmentation significative de la chute de pression peut indiquer un panier obstrué. Observez le débit et assurez-vous qu'il est cohérent avec les exigences du système.

3. Planification de la maintenance

Élaborez un plan de maintenance pour la crépine ANSI duplex. Cela devrait inclure des inspections régulières, le nettoyage des paniers et le remplacement des joints et d'autres composants au besoin. Gardez une trace des activités de maintenance pour suivre les performances de la crépine au fil du temps.

Pourquoi choisir nos passures ANSI

En tant que fournisseur professionnel de la crépine ANSI, nous proposons des produits de haute qualité conçus et fabriqués pour répondre aux normes les plus strictes de l'industrie. Nos crépines sont fabriquées à partir de matériaux premium, garantissant la durabilité et les performances à long terme. Nous fournissons également un excellent service client, offrant un support technique et des conseils tout au long du processus d'installation et d'exploitation.

Si vous êtes intéressé par nos crépines ANSI ou si vous avez des questions sur l'installation ou le fonctionnement d'une crépine ANSI duplex, n'hésitez pas à nous contacter pour plus d'informations et à discuter de vos besoins d'approvisionnement. Nous nous engageons à vous fournir les meilleures solutions pour vos exigences de filtration industrielle.

Références

• ANSI B16.5 - Fricoles de tuyaux et raccords à bride
• Manuel d'installation et d'exploitation du fabricant pour les crépines ANSI duplex
