Comment fonctionne une vanne papillon ?

Salut! En tant que fournisseur de vannes papillon, je suis ravi de vous expliquer le fonctionnement de ces astucieux appareils. Les vannes papillon sont assez courantes dans de nombreuses industries, du traitement de l'eau au traitement chimique. Ils sont connus pour être simples, rentables et faciles à utiliser. Alors, allons-y !

Les bases d'une vanne papillon

À la base, une vanne papillon est une vanne quart de tour. Cela signifie qu'il vous suffit de tourner l'actionneur de la vanne (ce qui la fait bouger) de 90 degrés pour passer de complètement ouvert à complètement fermé, ou vice versa. C'est comme un interrupteur d'éclairage, mais pour contrôler le débit de liquides ou de gaz dans un pipeline.

Les principales parties d'une vanne papillon sont le corps de la vanne, le disque, la tige et l'actionneur. Le corps de la vanne est l'enveloppe extérieure qui maintient le tout ensemble et se connecte au pipeline. Le disque est une plaque circulaire placée au milieu du corps de la vanne. Il est attaché à la tige qui traverse le centre de la valve. Et l'actionneur est ce que vous utilisez pour faire tourner la tige et déplacer le disque.

Comment ça marche : ouvrir et fermer

Lorsque la vanne papillon est complètement ouverte, le disque est positionné parallèlement au flux du fluide ou du gaz dans la canalisation. Cela crée un chemin droit pour le passage du support, il y a donc très peu de résistance. Pensez-y comme si vous ouvriez une porte grande ouverte pour permettre aux gens de passer facilement. Dans cette position, la vanne permet un débit maximum.

D’un autre côté, lorsque vous souhaitez fermer la vanne, vous utilisez l’actionneur pour tourner la tige de 90 degrés. Cela fait tourner le disque pour qu'il soit perpendiculaire au flux. Le disque bloque alors le pipeline, arrêtant complètement le flux. C'est comme fermer une porte pour empêcher quelqu'un d'entrer.

Types de vannes papillon et leurs principes de fonctionnement

Il existe différents types de vannes papillon, et chacune a ses propres caractéristiques et principes de fonctionnement.

Vanne papillon à plaquettes

LeVanne papillon à plaquettesest un choix populaire car il est léger et facile à installer. Il s'insère entre deux brides dans un pipeline et est maintenu en place par des boulons. Lorsque la vanne est ouverte, la conception du disque mince permet un écoulement relativement libre. Une fois fermé, le disque crée un joint étanche contre le siège de la vanne, empêchant toute fuite. Ces vannes sont idéales pour les applications où l'espace est limité, comme dans les systèmes CVC ou les réseaux de distribution d'eau à petite échelle.

Vanne papillon haute performance

LeVanne papillon haute performanceest conçu pour des applications plus exigeantes. Elle peut supporter des pressions et des températures plus élevées que les vannes papillon classiques. Le disque d'une vanne haute performance est souvent conçu avec une forme excentrique. Cela signifie que la tige n'est pas centrée au milieu du disque. Lorsque la vanne est fermée, le disque excentrique crée une action de coincement contre le siège, offrant ainsi une meilleure étanchéité. Cette conception réduit également le couple requis pour faire fonctionner la vanne, la rendant ainsi plus efficace. Les vannes papillon hautes performances sont couramment utilisées dans des industries telles que le pétrole et le gaz, où elles doivent résister à des conditions difficiles.

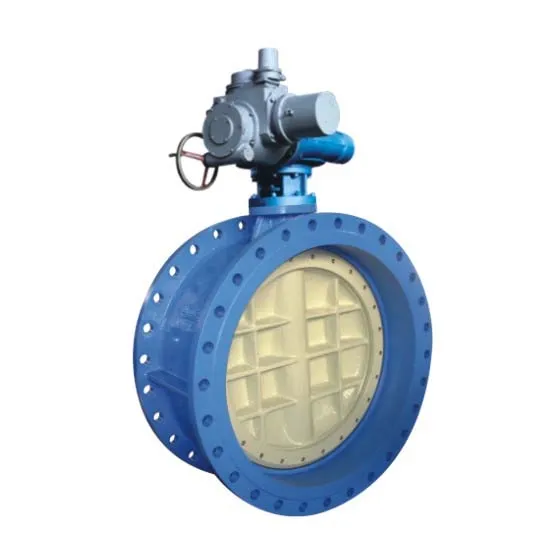

Vanne papillon à bride électrique

LeVanne papillon à bride électriquecombine les caractéristiques d'une vanne à bride avec un actionneur électrique. La connexion à bride offre une fixation solide et fiable au pipeline. L'actionneur électrique permet de contrôler la vanne à distance. Vous pouvez utiliser un système de contrôle pour envoyer des signaux à l'actionneur, qui fait ensuite tourner la tige et déplace le disque. Cela facilite l'automatisation du processus de contrôle de débit dans les installations industrielles à grande échelle. Par exemple, dans une usine de traitement chimique, vous pouvez programmer la vanne papillon à bride électrique pour qu'elle s'ouvre et se ferme à des moments précis ou en réponse à certaines conditions.

Mécanismes d'étanchéité

Un aspect clé du fonctionnement d’une vanne papillon est son mécanisme d’étanchéité. Le joint est ce qui empêche les fuites lorsque la vanne est fermée. Il existe deux principaux types de joints : les joints résilients et les joints métal sur métal.

Les joints résilients sont fabriqués à partir de matériaux comme le caoutchouc ou les élastomères. Ils sont parfaits pour créer un joint étanche même à basse pression. Lorsque le disque se ferme contre le siège, le matériau élastique se comprime, comblant les petits espaces et empêchant le fluide de s'écouler. Cependant, ces joints peuvent ne pas convenir aux applications à haute température ou corrosives.

Les joints métal sur métal, en revanche, sont plus durables et peuvent résister à des températures et des pressions plus élevées. Le disque et le siège sont en métal et lorsqu'ils entrent en contact, ils forment une garniture mécanique. Ce type de joint est souvent utilisé dans les vannes papillon hautes performances dans des industries telles que la production d'électricité et la pétrochimie.

Avantages des vannes papillon

L’un des principaux avantages des vannes papillon est leur simplicité. Elles comportent moins de pièces que les autres types de vannes, ce qui signifie qu'elles sont plus faciles à entretenir et à réparer. Ils sont également relativement peu coûteux, ce qui en fait un choix rentable pour de nombreuses applications.

Un autre avantage est leur rapidité de fonctionnement. Puisqu’ils ne nécessitent qu’un quart de tour pour s’ouvrir ou se fermer, ils peuvent réagir rapidement aux changements de besoins en débit. Ceci est particulièrement important dans les applications où un contrôle rapide du débit est nécessaire, comme dans les systèmes d'arrêt d'urgence.

Les vannes papillon ont également une chute de pression relativement faible lorsqu'elles sont complètement ouvertes. Cela signifie qu'ils n'entraînent pas de réduction significative de la pression du fluide ou du gaz circulant dans le pipeline, ce qui permet d'économiser de l'énergie.

Applications

Les vannes papillon sont utilisées dans un large éventail d’industries. Dans l'industrie du traitement de l'eau, ils sont utilisés pour contrôler le débit d'eau dans les usines de traitement, les réseaux de distribution et les systèmes d'égouts. Dans l'industrie agroalimentaire, ils sont utilisés pour contrôler le débit de liquides comme le lait, les jus et la bière. Ils sont également utilisés dans l'industrie pharmaceutique pour contrôler le flux de produits chimiques et de solvants.

Dans l’industrie pétrolière et gazière, les vannes papillon sont utilisées dans les pipelines, les raffineries et les plateformes offshore. Ils sont utilisés pour contrôler le flux de pétrole brut, de gaz naturel et de produits raffinés. Dans l'industrie de la production d'électricité, ils sont utilisés dans les systèmes à vapeur et à eau de refroidissement.

Conclusion

Alors voilà ! C'est ainsi que fonctionne une vanne papillon. Que vous ayez besoin d'unVanne papillon à plaquettespour un projet à petite échelle, unVanne papillon haute performancepour une application exigeante, ou unVanne papillon à bride électriquepour l'automatisation, nous avons ce qu'il vous faut.

Si vous êtes à la recherche de vannes papillon, nous serions ravis de discuter avec vous. Nous pouvons vous aider à trouver la vanne adaptée à vos besoins spécifiques. Contactez-nous et commençons la conversation sur vos besoins en matière d'approvisionnement.

Références

• "Manuel de vannes : principes et applications" par JF Monahan
• "Vannes industrielles : sélection et dimensionnement" par David W. Fisher
