Quelles sont les dimensions d'installation d'une vanne à billes API?

En ce qui concerne les applications industrielles, les vannes à billes API jouent un rôle crucial pour assurer le fonctionnement fluide et efficace des systèmes de contrôle des fluides. En tant que fournisseur de soupape de balle API de confiance, nous comprenons l'importance de fournir des dimensions d'installation précises à nos clients. Dans cet article de blog, nous nous plongerons dans les aspects clés des dimensions d'installation de la vanne à balle API, en mettant en lumière ce que vous devez savoir avant d'effectuer un achat.

Comprendre les vannes à billes API

Les vannes à billes API sont conçues et fabriquées conformément aux normes établies par l'American Petroleum Institute (API). Ces vannes sont largement utilisées dans l'industrie du pétrole et du gaz, ainsi que dans d'autres secteurs où un contrôle fiable des fluides est essentiel. La conception d'une valve à billes API présente généralement un élément de fermeture sphérique (la balle) qui tourne dans le corps de la vanne pour contrôler l'écoulement du fluide. Lorsque la balle est tournée, le trou dans la balle s'aligne sur le chemin d'écoulement, permettant au fluide de passer. Lorsque la balle tourne à 90 degrés, l'écoulement est bloqué.

Il existe différents types de vannes à billes API, y compris des vannes à billes flottantes et des vannes à billes montées sur Trunnion. Les vannes à billes flottantes conviennent aux applications à basse à moyenne pression, tandis que les vannes à billes montées sur Trunnion sont conçues pour les applications à haute pression et à grand diamètre. Pour plus d'informations sur nos vannes à billes API, vous pouvez visiter notreVanne à billes APIpage.

Dimensions d'installation clés

Les dimensions d'installation d'une vanne à billes API sont essentielles pour assurer un ajustement et une fonctionnalité appropriés dans un système de tuyauterie. Voici quelques-unes des dimensions clés que vous devez considérer:

Taille nominale du tuyau (NPS)

La taille du tuyau nominal est un système de dimensionnement standard utilisé pour désigner le diamètre intérieur approximatif d'un tuyau. Les vannes à billes API sont disponibles dans diverses tailles NPS, allant de 1/2 pouce à 48 pouces ou même plus. Il est essentiel de sélectionner une vanne avec les NP corrects pour correspondre au système de tuyauterie. L'utilisation d'une valve avec un NPS incorrect peut entraîner des fuites, des restrictions d'écoulement et d'autres problèmes opérationnels.

Dimensions de la bride

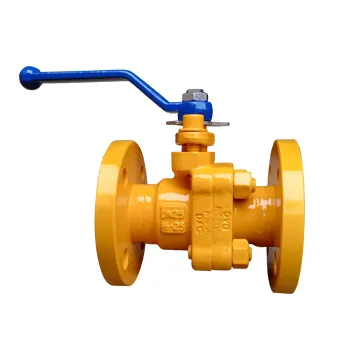

La plupart des vannes à billes API sont conçues avec des extrémités à bride pour une installation et une connexion faciles au système de tuyauterie. Les dimensions de la bride sont spécifiées par des normes telles que ANSI / ASME B16.5 ou API 6A. Ces normes définissent la taille de la bride, le diamètre du cercle des boulons, le nombre et la taille des boulons et d'autres détails importants. Lors de la sélection d'une vanne, assurez-vous que les dimensions de la bride correspondent aux brides des tuyaux de connexion. Par exemple, notreValve à billes forgée à flotteurLivré avec des brides standard conformes aux normes de l'industrie.

Durée globale

La longueur globale de la valve est une autre dimension importante. Il se réfère à la distance entre les faces d'extrémité des brides de soupape. La longueur globale peut varier en fonction de la conception et de la taille de la soupape. Il est crucial de s'assurer qu'il y a suffisamment d'espace dans le système de tuyauterie pour accueillir la vanne. Si la vanne est trop longue, elle peut ne pas s'adapter correctement et si elle est trop courte, elle peut ne pas fournir de connexion sécurisée.

Hauteur et largeur

La hauteur et la largeur de la valve sont également des facteurs à considérer, en particulier dans les applications où l'espace est limité. Ces dimensions déterminent l'empreinte physique de la valve et peuvent affecter son installation et son accessibilité. Par exemple, dans une salle d'équipement bondée, une valve avec une conception compacte peut être préférée. NotreValve à billes montée sur la trunnionest conçu pour optimiser l'utilisation de l'espace sans compromettre les performances.

Extension de la tige

Dans certaines applications, une extension de tige peut être nécessaire pour permettre un fonctionnement facile de la vanne. La longueur de l'extension de la tige dépend des exigences d'installation, telles que la profondeur de la valve dans une fosse ou la nécessité d'atteindre la vanne à une certaine distance. Lorsque vous spécifiez une vanne, assurez-vous de fournir la longueur d'extension de tige correcte si nécessaire.

Facteurs affectant les dimensions d'installation

Plusieurs facteurs peuvent influencer les dimensions d'installation d'une valve à billes API. Voici quelques-uns des principaux facteurs:

Cote de pression

L'évaluation de la pression de la valve est une considération importante. Les vannes à pression plus élevée ont généralement des parois plus épaisses et des brides plus grandes, ce qui peut affecter les dimensions globales. Il est essentiel de sélectionner une vanne avec une cote de pression qui convient aux conditions de fonctionnement du système de tuyauterie.

Type de connexion finale

Comme mentionné précédemment, la plupart des vannes à billes API ont des extrémités brillantes. Cependant, d'autres types de connexions finaux, tels que des connexions filetées ou soudées, sont également disponibles. Le type de connexion d'extrémité peut avoir un impact sur les dimensions d'installation et la façon dont la vanne est connectée au système de tuyauterie.

Conception de soupape

La conception de la valve, y compris le type de balle (flottante ou montée sur trunnion) et le style corporel, peut également affecter les dimensions d'installation. Par exemple, les vannes à billes montées sur Trunnion ont généralement une taille physique plus grande par rapport aux vannes à billes flottantes en raison de la structure de support supplémentaire.

Importance des dimensions d'installation précises

Assurer des dimensions d'installation précises est cruciale pour plusieurs raisons:

Fonctionnalité appropriée

Une valve avec les dimensions d'installation correctes s'adaptera correctement dans le système de tuyauterie, permettant un fonctionnement lisse et efficace. Il empêchera les fuites, réduira la chute de pression et assurera un contrôle fiable des fluides.

Sécurité

Des dimensions d'installation incorrectes peuvent présenter des risques de sécurité. Par exemple, une valve qui n'est pas correctement installée peut fuir les liquides dangereux, entraînant une contamination environnementale et un préjudice potentiel pour le personnel.

Économies de coûts

En sélectionnant une vanne avec les dimensions d'installation correctes, vous pouvez éviter les reprise et les temps d'arrêt coûteux. Une valve bien ajustée aura également une durée de vie plus longue, réduisant le besoin de remplacements fréquents.

Comment nous pouvons aider

En tant que fournisseur de soupape de balle API expérimenté, nous avons l'expertise et les ressources pour vous fournir des dimensions d'installation précises pour vos besoins spécifiques. Notre équipe d'ingénieurs peut travailler avec vous pour comprendre vos besoins de demande et recommander la vanne la plus appropriée. Nous offrons une large gamme de vannes à billes API, y comprisVanne à billes API,Valve à billes forgée à flotteur, etValve à billes montée sur la trunnion.

Si vous êtes intéressé à acheter des vannes à billes d'API ou à avoir des questions sur les dimensions d'installation, nous vous encourageons à nous contacter. Notre équipe de vente se fera un plaisir de vous aider avec vos besoins en matière d'approvisionnement et de vous fournir des informations détaillées sur les produits et un support technique.

Conclusion

En conclusion, la compréhension des dimensions d'installation d'une vanne à billes API est essentielle pour assurer un ajustement, une fonctionnalité et une sécurité appropriés dans votre système de tuyauterie. En considérant des facteurs tels que la taille du tuyau nominal, les dimensions de la bride, la longueur globale et d'autres paramètres clés, vous pouvez sélectionner la bonne vanne pour votre application. En tant que fournisseur de soupape de balle API leader, nous nous engageons à fournir des produits de haute qualité et un excellent service client. Si vous avez d'autres questions ou avez besoin d'aide pour votre sélection de vanne, n'hésitez pas à nous contacter. Nous sommes impatients de travailler avec vous sur votre prochain projet.
