Quel est le motif d'écoulement dans une valve papillon?

Une vanne papillon est un type de dispositif de contrôle de débit qui est largement utilisé dans diverses industries en raison de sa structure simple, de sa simple poids et de son fonctionnement rapide. Il est crucial de comprendre le schéma d'écoulement dans une vanne papillon pour optimiser ses performances, assurer une manipulation efficace des fluides et prendre des décisions éclairées lors de la sélection de la valve appropriée pour une application spécifique. En tant que premier fournisseur de valves de papillon, nous nous consacrons à fournir des connaissances en profondeur sur ces composantes essentielles.

Structure de base d'une vanne papillon

Avant de plonger dans le modèle d'écoulement, il est important de comprendre la structure de base d'une vanne papillon. Une valve papillon typique se compose d'un disque, d'une tige, d'un corps et d'un siège. Le disque est monté sur la tige, qui tourne dans le corps de la valve. Lorsque la valve est ouverte, le disque est parallèle à la direction d'écoulement, permettant au fluide de passer. Lorsque la valve est fermée, le disque tourne à 90 degrés pour bloquer l'écoulement.

Modèles d'écoulement dans différents degrés d'ouverture

Position entièrement ouverte

Lorsque la soupape de papillon est complètement ouverte (le disque est parallèle à la direction d'écoulement), le schéma d'écoulement est relativement simple. Le fluide peut passer à travers la valve avec un minimum d'obstruction, et l'écoulement est similaire à celui d'un tuyau droit. La chute de pression à travers la valve est relativement faible, ce qui rend l'énergie - efficace pour les applications où un débit continu est nécessaire. Dans cette position, la valve offre une grande zone d'écoulement, permettant des débits élevés. Par exemple, dans les systèmes de distribution d'eau où un grand volume d'eau doit être transporté, une vanne de papillon entièrement ouverte peut assurer un débit lisse et efficace.

Positions partiellement ouvertes

Lorsque la valve commence à se fermer et que le disque tourne, le modèle d'écoulement devient plus complexe. Lorsque la valve est partiellement ouverte, le disque crée une obstruction dans le chemin d'écoulement. Le flux de fluide est divisé en deux parties: une partie circule autour du bord du disque, et l'autre partie passe par l'espace entre le disque et le corps de la valve. Il en résulte la formation de tourbillons et de turbulence.

L'emplacement et l'intensité des tourbillons dépendent du degré d'ouverture de la valve. Aux petits degrés d'ouverture (par exemple, 10 - 20% ouverts), le flux est très restreint et des tourbillons à grande échelle sont formés en aval du disque. Ces tourbillons peuvent entraîner une chute de pression importante et une perte d'énergie. De plus, la turbulence peut entraîner du bruit et des vibrations, ce qui peut avoir un impact négatif sur le système global. Par exemple, dans une usine de transformation chimique, une turbulence excessive dans une valve papillon partiellement - ouverte peut affecter les processus de mélange et de réaction.

À mesure que le degré d'ouverture augmente à environ 50%, le schéma d'écoulement devient plus stable par rapport au petit cas d'ouverture. Cependant, il y a encore un certain degré de turbulence et de chute de pression. Le débit de fluide est réparti plus uniformément autour du disque, mais les tourbillons sont toujours présents.

Facteurs affectant le modèle d'écoulement

Forme du disque

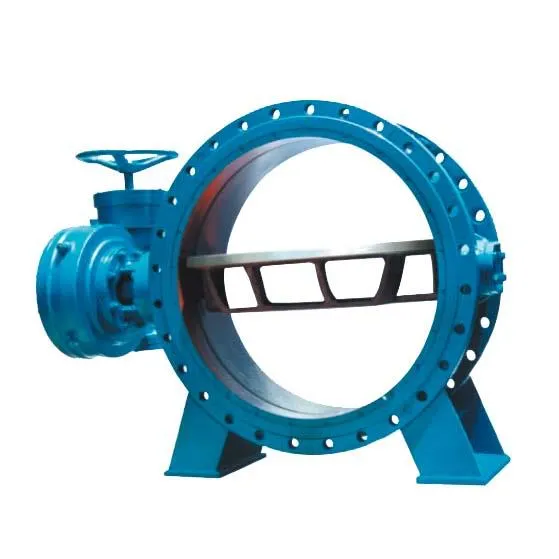

La forme du disque a un impact significatif sur le schéma d'écoulement. Un disque plat est le type le plus courant, qui fournit un modèle d'écoulement relativement simple mais peut générer plus de turbulences aux ouvertures partielles. Certaines vannes de papillon avancées utilisent des disques profilés ou rationalisés. Ces disques sont conçus pour réduire les turbulences et la chute de pression en guidant le flux de fluide plus en douceur autour du disque. Par exemple, unVanne papillon excentriquea souvent un disque spécialement façonné qui peut améliorer les caractéristiques d'écoulement, en particulier aux ouvertures partielles.

Vanne

La taille de la vanne papillon affecte également le schéma d'écoulement. Les vannes plus grandes ont généralement une baisse de pression plus faible au même débit par rapport aux vannes plus petites. En effet, la zone d'écoulement est plus grande et que le fluide a plus d'espace pour traverser. Cependant, les vannes plus grandes peuvent nécessiter plus de couple pour fonctionner, en particulier à des pressions élevées.

Propriétés fluides

Les propriétés du fluide, telles que la viscosité et la densité, jouent également un rôle dans le modèle d'écoulement. Pour les fluides à forte viscosité, l'écoulement peut être plus laminaire et la chute de pression à travers la valve peut être plus élevée par rapport aux fluides à faible viscosité. La densité du fluide affecte l'élan de l'écoulement, qui à son tour influence la formation et le comportement des tourbillons.

Applications et exigences de modèle de flux

Traitement de l'eau et des eaux usées

Dans les usines de traitement des eaux et des eaux usées, les vannes de papillon sont utilisées pour le contrôle de l'écoulement dans divers processus. Dans les systèmes d'admission et de distribution, des vannes de papillon entièrement ouvertes sont souvent utilisées pour garantir un fonctionnement élevé et à basse pression. Dans les processus de traitement, tels que la sédimentation et la filtration, des vannes ouvertes peuvent être utilisées en partie pour contrôler le débit. Cependant, la turbulence générée par les vannes partiellement - ouvertes doit être soigneusement gérée pour éviter de perturber les processus de traitement.

Systèmes CVC

Dans les systèmes de chauffage, de ventilation et de conditionnement de l'air (CVC), des vannes de papillon sont utilisées pour contrôler l'écoulement de l'air et de l'eau. Pour les unités de manipulation de l'air, le schéma d'écoulement dans la valve papillon affecte la distribution de l'air dans les conduits. Une vanne bien conçue avec un schéma d'écoulement stable peut assurer une alimentation à air uniforme à différentes zones. Dans les systèmes HVAC basés sur l'eau, le modèle d'écoulement a un impact sur l'efficacité du transfert de chaleur.Valve de papillon électriqueest souvent utilisé dans ces systèmes pour son contrôle précis et son fonctionnement fiable.

Pipoting de processus industriels

Dans la tuyauterie de procédés industriels, comme dans les industries pétrolière et gazière, chimique et alimentaire, le modèle d'écoulement dans les vannes de papillon doit être optimisé en fonction des exigences de processus spécifiques. Par exemple, dans une usine de transformation des aliments, unVanne de papillon rainuréePeut être utilisé pour contrôler l'écoulement des ingrédients liquides. La valve doit fournir un modèle d'écoulement lisse pour éviter la contamination et assurer la qualité du produit final.

Importance de comprendre le modèle de flux pour nos clients

En tant que fournisseur de soupape de papillon, nous comprenons que nos clients doivent sélectionner la bonne vanne pour leurs applications spécifiques. En ayant une compréhension claire du modèle d'écoulement dans une vanne papillon, les clients peuvent prendre des décisions plus éclairées. Ils peuvent choisir le type de soupape, la taille et la forme du disque appropriés en fonction du débit, de la chute de pression et des conditions du système requis.

Par exemple, si un client doit contrôler un débit élevé avec une chute de pression minimale, une vanne de papillon de grande taille, entièrement ouverte avec un disque rationalisé peut être le meilleur choix. D'un autre côté, en cas de contrôle de débit précis aux ouvertures partielles, une vanne à disque excentrique ou profilée peut être plus appropriée.

Contactez-nous pour vos besoins en valve papillon

Que vous recherchiez une vanne papillon standard ou une solution personnalisée, notre équipe d'experts est là pour vous aider. Nous avons une large gamme de vannes de papillon, y comprisValve de papillon électrique,Vanne papillon excentrique, etVanne de papillon rainurée. Nous pouvons fournir un support technique détaillé et vous aider à sélectionner la vanne la plus appropriée pour votre application. Si vous avez des questions ou avez besoin de discuter de vos exigences spécifiques, n'hésitez pas à nous contacter. Nous nous engageons à fournir des produits de haute qualité et un excellent service pour répondre à vos besoins.

Références

1. "Vannes papillon: conception, sélection et application" - un guide technique sur les vannes papillon.
2. Articles de revues sur la dynamique des fluides et les modèles d'écoulement des soupapes dans les principales revues d'ingénierie.
3. Normes et directives de l'industrie liées à la conception et aux performances des valves.
